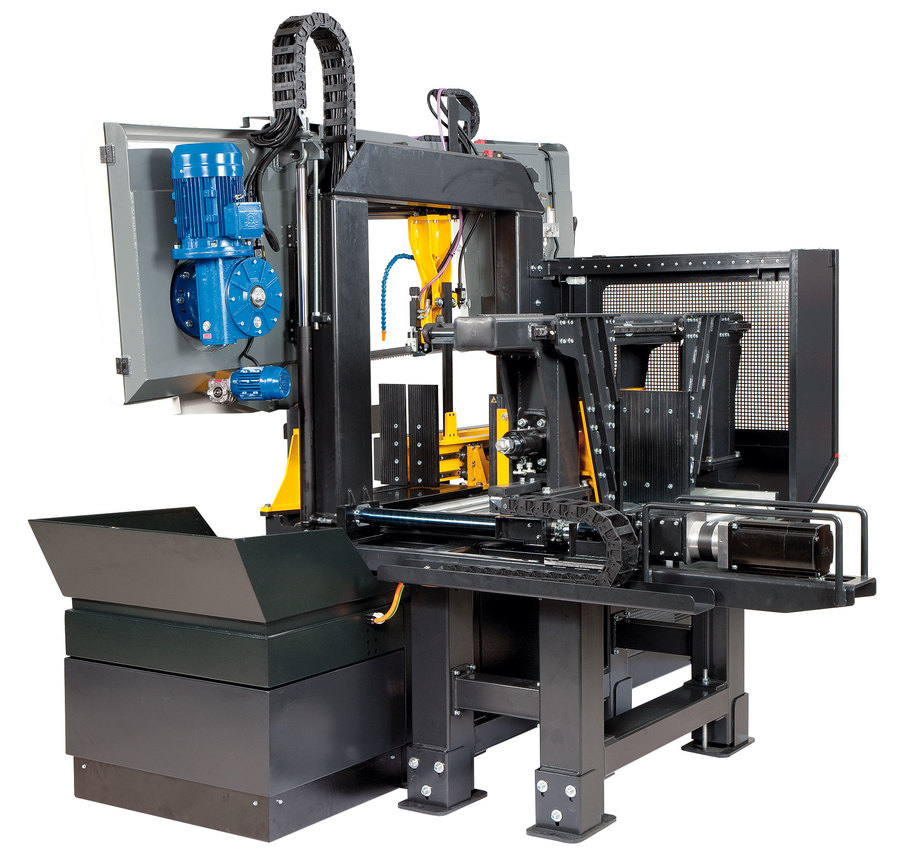

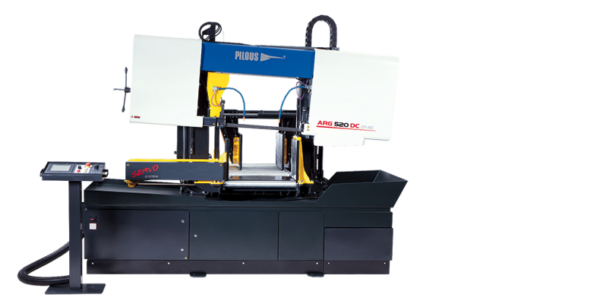

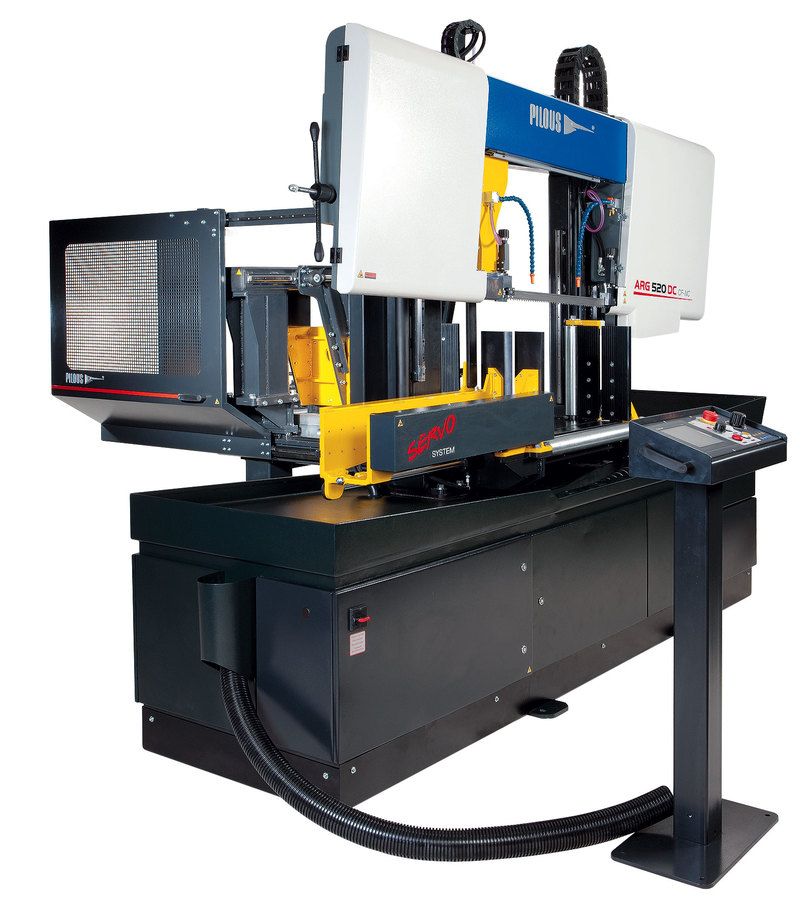

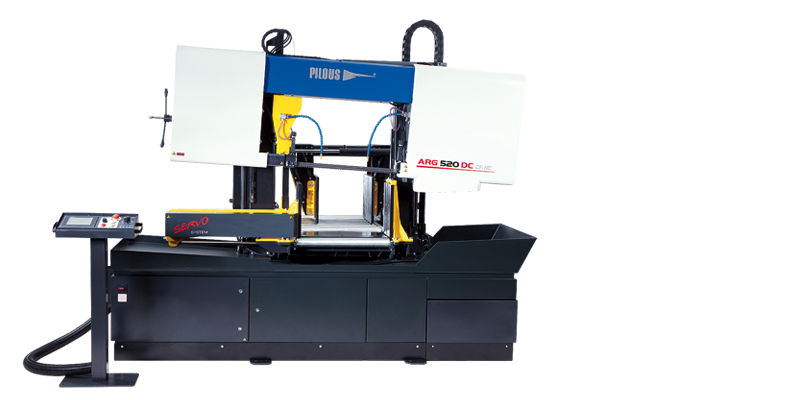

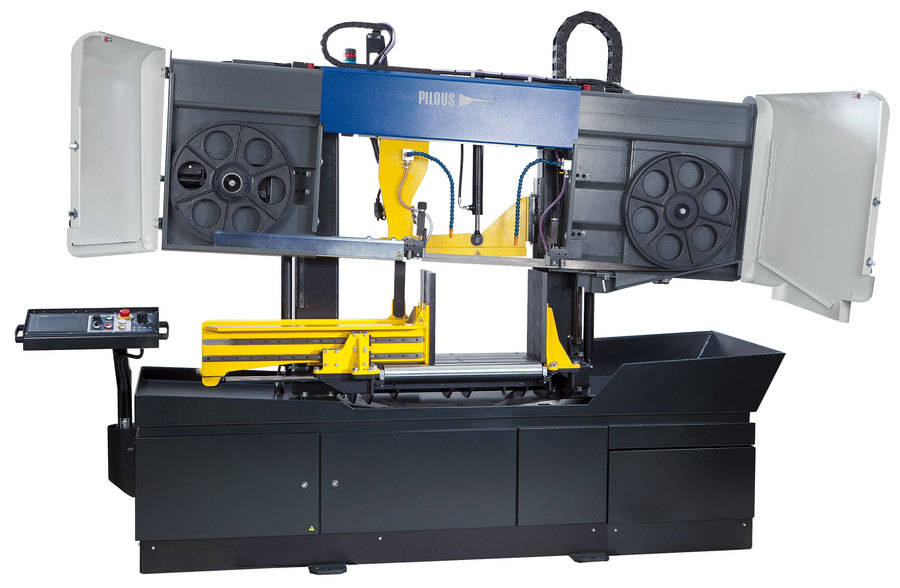

Tračna žaga ARG 520 DC CF-NC Automat je masiven polavtomatski stroj z dvojnimi stebri, zasnovan za vsestransko uporabo pri industrijskem žaganju materialov tudi pri najbolj zahtevnih in neprekinjenih aplikacijah in tudi za žaganje težkih obdelovancev večjih prečnih prerezov. Izjemno trdna konstrukcija kraka žage in masivna držala na dveh stebrih, ki se premikata po linearnih linijah, zagotavljata odlično togost celotnega sistema in natančen rez med industrijskim žaganjem polnih materialov. Žagin list 41 x 1,3 mm je izdelan v številnih različicah in omogoča rezanje najrazličnejših materialov, vključno nerjavečega jekla ali orodnega jekla.

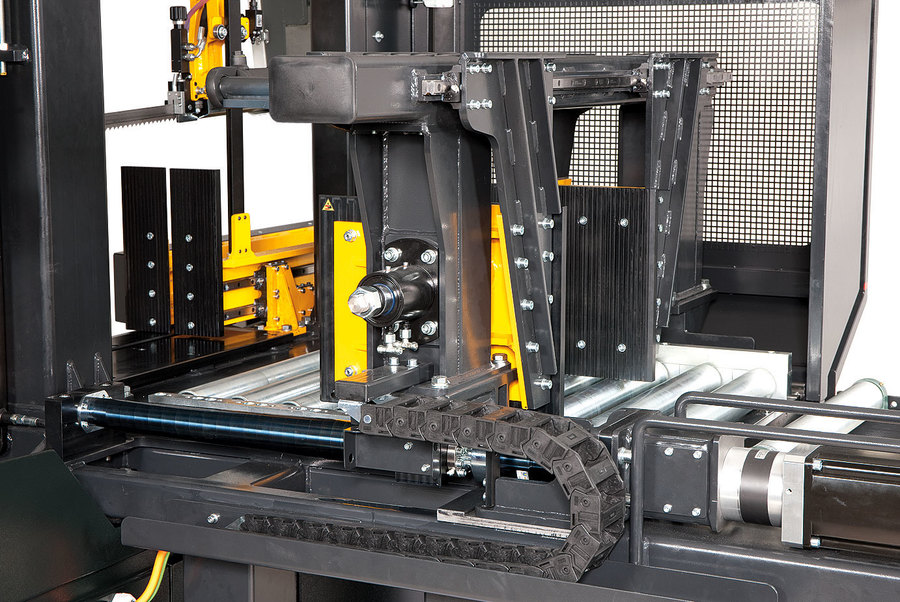

Na stroju je primež z industrijskim servo motorjem in novim krmilnim sistemom. Servomotor in krogelni vijak zagotavljata visoko hitrost in največjo natančnost podajanja obdelovanca, tudi pri večkratnem podajanju pri rezanju dolgih kosov. Možnosti nastavitve treh hitrosti podajanja – 27, 42 ali 50 mm / s glede na težo in dolžino obdelovanca, ki ga je treba žagati. Največja dolžina posameznega podajanja je 600 mm.

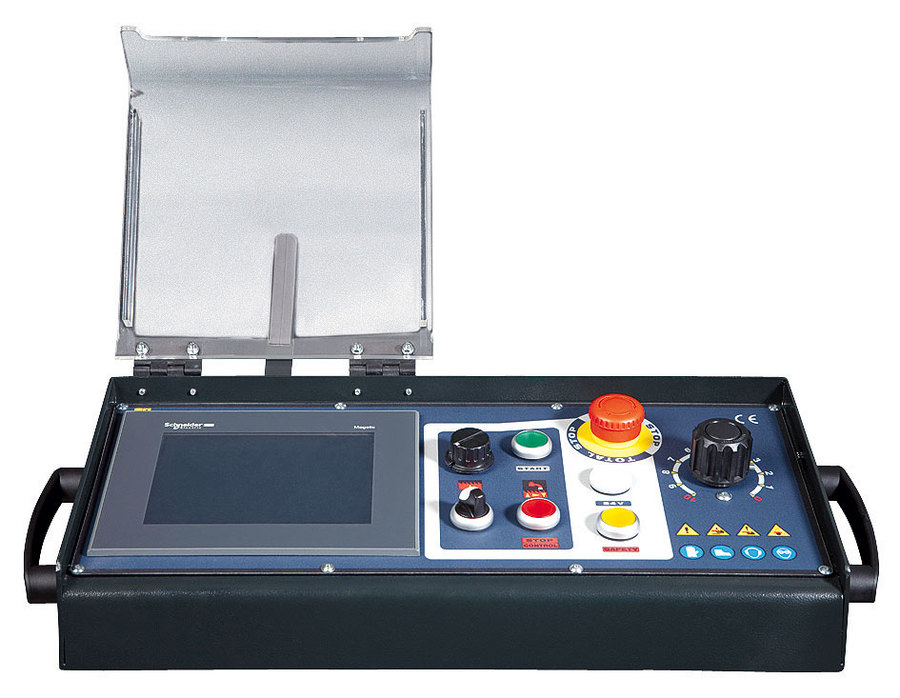

Centralna nadzorna plošča z velikim barvnim zaslonom na dotik (7,5-palčni) zagotavlja preprosto intuitivno upravljanje vseh funkcij naprave. Krmilna enota omogoča programiranje do 60 programov za hitro nastavitev dolžine dovoda v ponavljajoči se proizvodnji. Vsak program se lahko opiše, npr. s številko risbe. Možnost programiranja in rezanja različnega števila kosov različnih velikosti brez potrebe po nadaljnjem delovanju stroja. Stroj lahko upravljate v popolnoma samodejnem, polavtomatskem ali ročnem načinu. V ročnem načinu se vse funkcije stroja krmilijo ločeno.

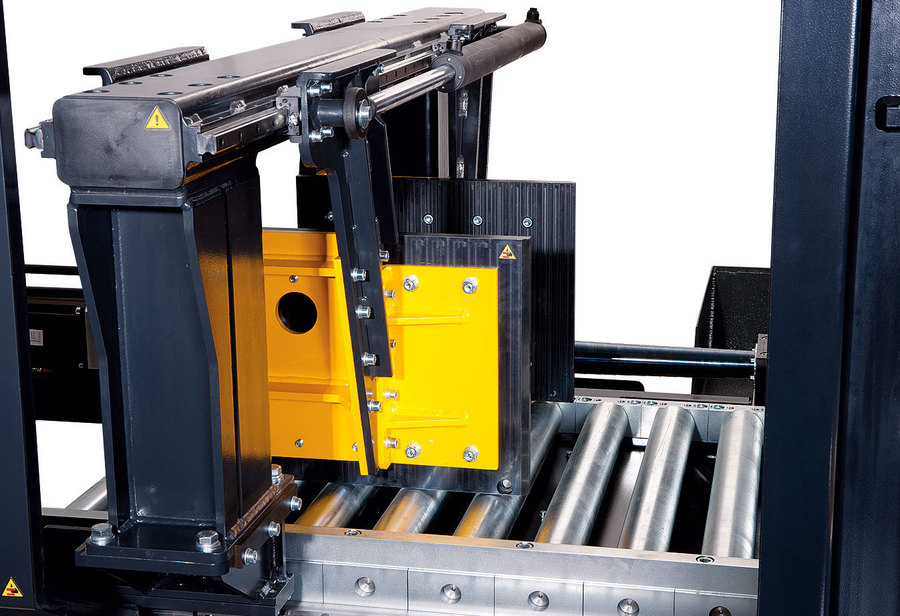

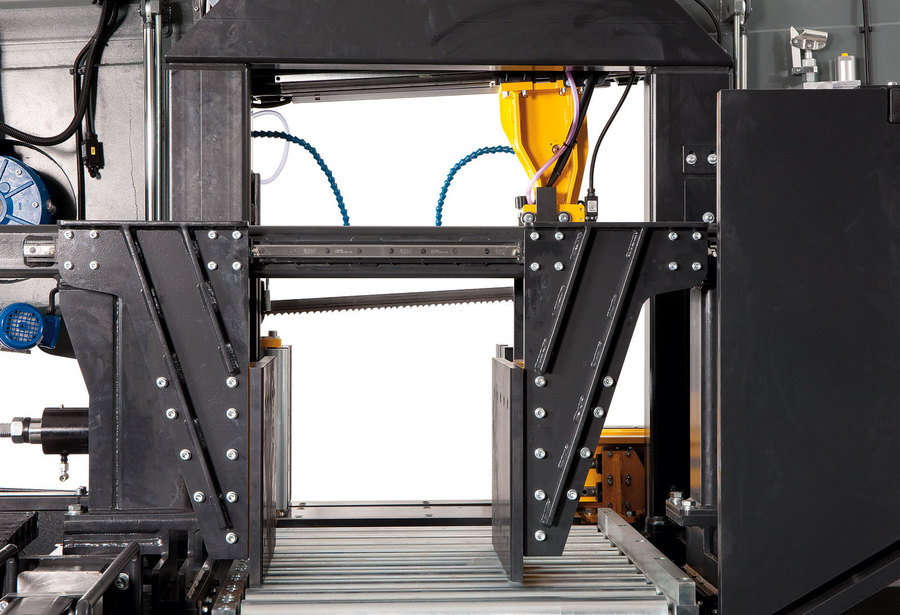

Zaradi žaganja zelo težkih obdelovancev je nakladalno dno po celotni dolžini opremljeno z robustnimi valji, ki omogočajo enostavno gibanje materiala. Optimalno vpenjanje obdelovanca pri žaganju je omogočeno s primežom z dvojno čeljustjo, ki material prime pred in za rezom. Blok vodila, ki se premika, je prilagojen skupaj s stransko čeljustjo. To pomeni, da je vedno samodejno najbližje rezu, kar prispeva k natančnosti in hitrosti rezanja.

Nosilec vodila bloka žage se premika tudi vzdolž linearnih vodil. Izjemno robusten vijak s polnim dvigom se spet premika po linearnih vodilih. Za največjo učinkovitost je servomotor s krogličnim vijakom dodatno opremljen z vrhunskim planetarnim zobnikom, ki zagotavlja enostavno gibanje tudi najtežjih materialov. Fiksna čeljust se potisne za 15 mm od materiala, premična čeljust s popolnoma dvignjenim hidravličnim cilindrom pa se med samodejnim delovanjem potisne tudi za 15 mm. Torej ni nobenega spora med krmilom in materialom, prav tako pa je zagotovljena tudi natančnost podajanja. Stroj je opremljen z visokozmogljivo industrijsko hidravlično enoto. Vodoravno in po možnosti navpično vpenjanje materiala in gibanje roke žage do reza in nazaj v želeni položaj glede na premer materiala prav tako delujeta hidravlično. Hidravlična enota omogoča nastavitev moči primeža.

Obe vodilni glavi žage sta opremljeni s samodejno regulacijo podajanja na rez, kar znatno poveča hitrost in natančnost rezanja ter življenjsko dobo žaginega lista. Največja učinkovitost žaganja se ohranja tudi zaradi možnosti nastavitve optimalne hitrosti žage s frekvenčnim pretvornikom v območju med 15 in 90 m / min., kar bistveno prispeva k natančnosti rezanja in življenjski dobi žaginih listov. Velika osnova in splošen masiven okvir zagotavljata izjemno stabilnost stroja tudi pri rezanju težkih obdelovancev. Tračna žaga ARG 520 DC CF-NC Automat je privzeto opremljena s polžem za odstranjevanje odrezkov. Njegova lega tik pod rezom zagotavlja optimalno odstranjevanje odrezkov. Zaboj je del strojne osnove, opremljen je s kolesi in preprosto izvlečen. Kakovostna osvetlitev delovnega območja z LED trakovi. Za rezom je lahko nameščen podporni valj za žaganje dolgih kosov ali drsnik materiala za kratke kose.

Lastnosti tračne žage ARG 520 DC CF-NC Automat:

• Za doseganje največje natančnosti in produktivnosti je stroj zasnovan samo za vertikalno rezanje.
• Zelo robusten okvir žage je sestavljen iz sive litine in zagotavlja absorpcijo vibracij
• Tekalna kolesa velikega premera in natančno tridelno vodenje trdega metala zagotavljajo dolgo življenjsko dobo traku in natančnost rezanja.
• Enostavno intuitivno upravljanje z ergonomsko postavitvijo kontrol na nadzorno ploščo.
• Predimenzionirani ležaji v vodenem kolesu, generalnemu kolesu in vseh vrtljivih delov zagotavlja dolgo življenjsko dobo stroja.
• Tihi pogon brez vzdrževanja zagotavlja industrijski električni motor z menjalnikom.
• Stroj je povezan s celotnim hladilnim sistemom z visokozmogljivo črpalko in možnostjo regulacije pretoka na obeh vodilnih glavah neodvisno in na dveh dodatnih nastavljivih izstopih. Rezervoar za hladilno tekočino z visokozmogljivo črpalko je postavljen v dno stroja.
• Stroj samodejno kontrolira napetost in prelom žaginega lista. Če se trak žage prelomi, se stroj samodejno izklopi.
