Opis

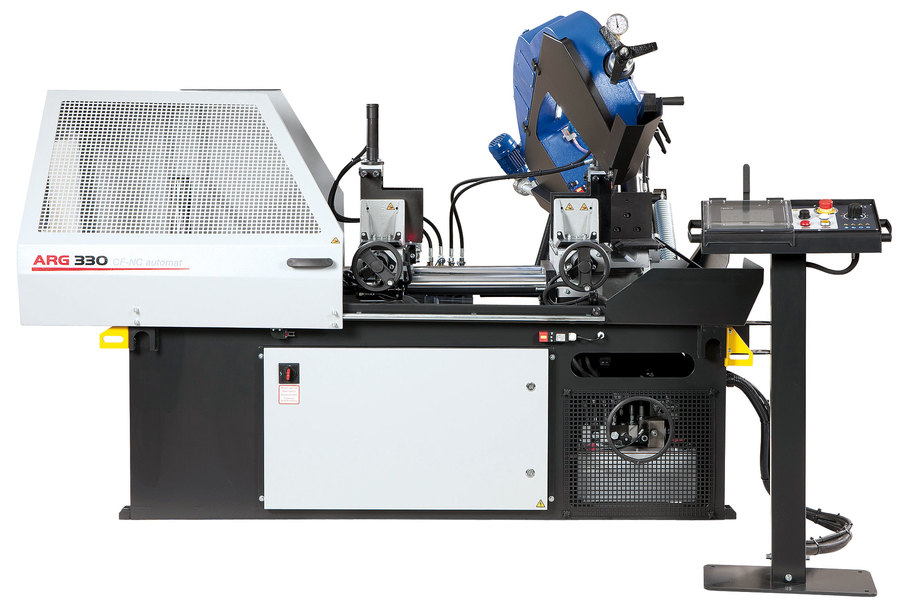

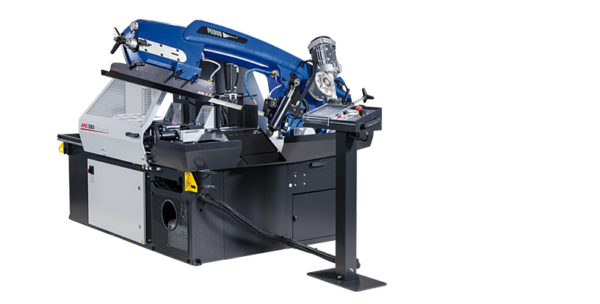

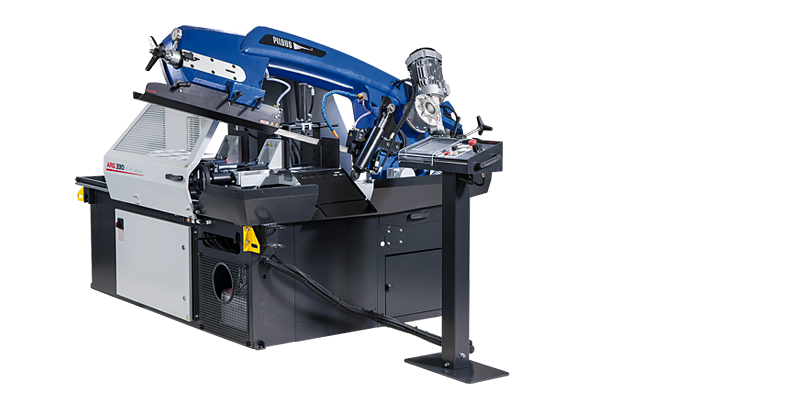

Tračna žaga ARG 330 CF-NC automat je popolnoma avtomatizirana CNC žaga, ki je primerna za žaganje velikih serij v najtežjih in neprekinjenih obratovalnih napravah, pa tudi za žaganje težkih obdelovancev večjih presekov. V primerjavi z ARG 250 in 300 CF-NC z rezilom velikoti 27 x 0,9 mm je ta model opremljen z žaginim listom velikosti 34 x 1,1 mm, kar močno poveča produktivnost stroja in natančnost reza, zlasti pri žaganju večjih križnih oz. odseki trdnih materialov.

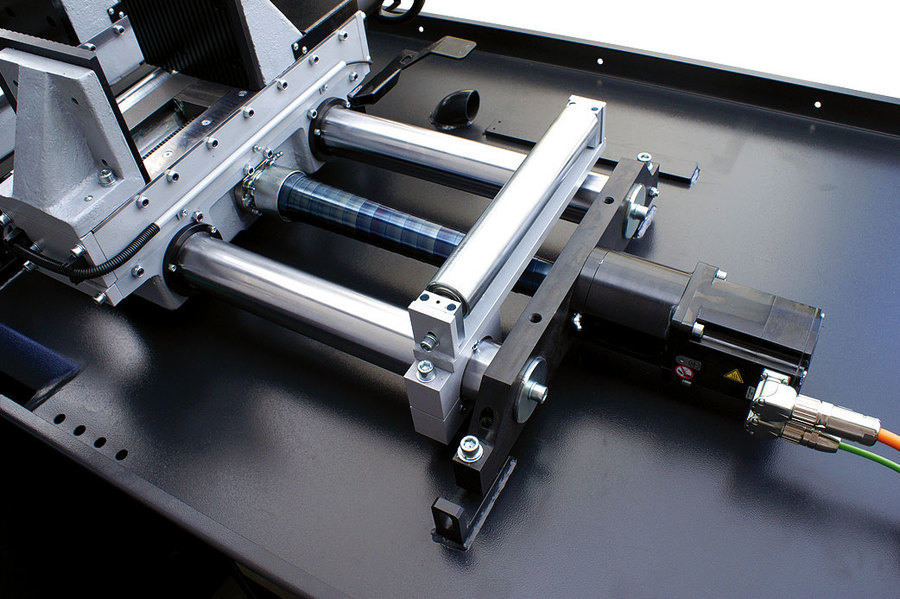

Popolnoma nov, revolucionaren koncept litja ročne žage in edinstvena zasnova. Roka je votla vzdolž celotne dolžine podpornih delov in tvori zaprt profil. To zagotavlja odlično togost celotnega sistema in natančen rez. Na stroju je primež z industrijskim servo motorjem in novim krmilnim sistemom. Servomotorni in krogelni vijak zagotavljata visoko hitrost in največjo natančnost podajanja obdelovanca, tudi pri večkratnem podajanju pri žaganju dolgih kosov. Možnosti nastavitve treh hitrosti podajanja – 27, 42 ali 50 mm / s glede na težo in dolžino obdelovanca, ki ga je treba žagati. Največja dolžina posameznega dovoda je 500 mm.

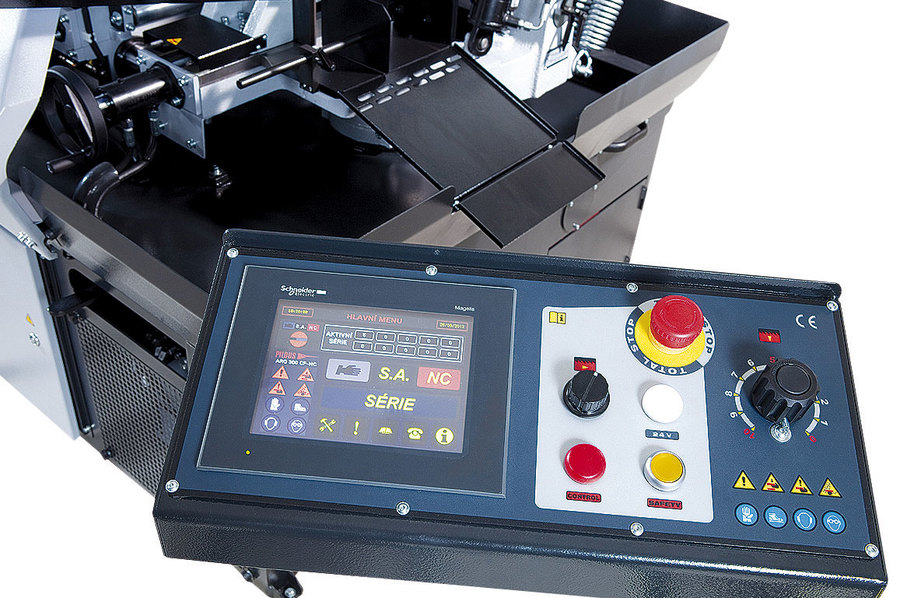

Centralna nadzorna plošča z velikim barvnim zaslonom na dotik (7,5 ”) zagotavlja preprosto intuitivno upravljanje vseh funkcij naprave. Krmilna enota omogoča programiranje do 60 programov za hitro nastavitev dolžine potega v ponavljajoči se proizvodnji. Vsak program se lahko opiše, npr. s številko risbe. Možnost programiranja in žaganje različnega števila kosov različnih velikosti brez potrebe po nadaljnjem delovanju stroja. Tračna žaga ARG 330 CF-NC automat omogoča upravljanje v popolnoma samodejnem, polavtomatskem ali ročnem načinu. V ročnem načinu se vse funkcije stroja krmilijo ločeno.

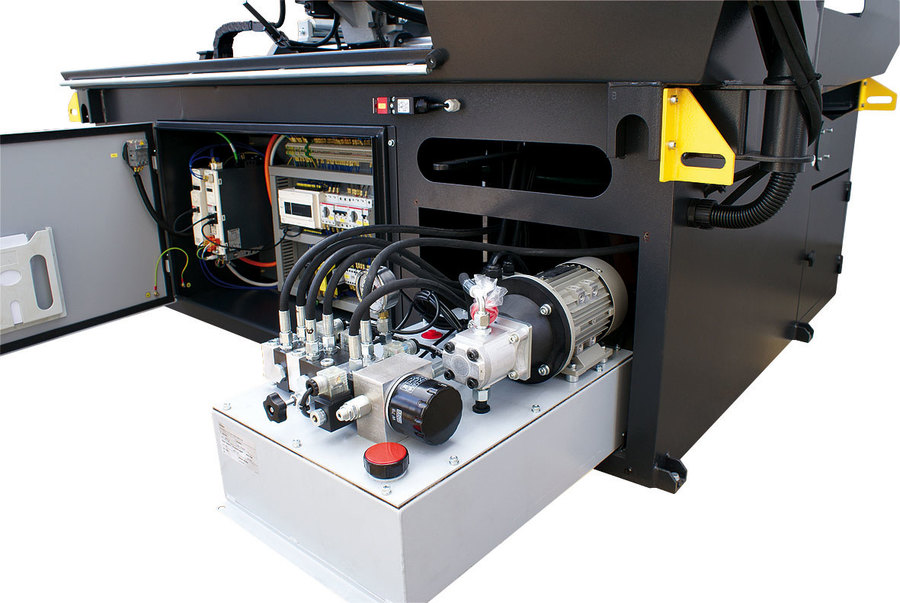

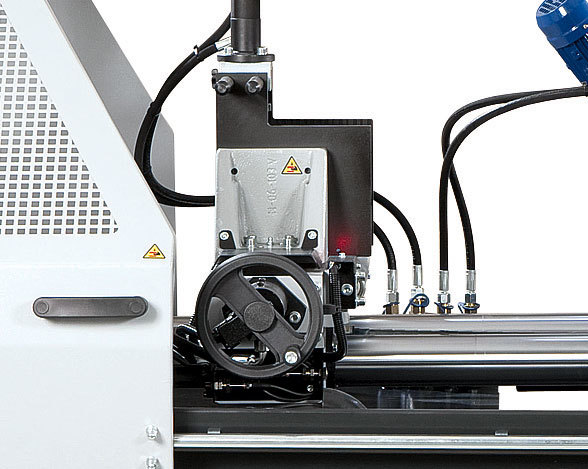

Vpenjanje obdelovanca in dvig roke v in iz reza v želenem položaju glede na odsek obdelovanca nadzira hidravlika. Tako imenovanega primeža zasnova dovajalnega vijaka zagotavlja natančno podajanje neravnih in surovih obdelovancev. Regulacija tlaka primeža in fiksnega primeža je vključena v standardno opremo. Največja učinkovitost žaganja se ohranja tudi zaradi možnosti nastavitve optimalne hitrosti žage s frekvenčnim pretvornikom v območju med 15 in 90 m / min, kar bistveno prispeva k natančnosti žaganja in življenjski dobi žaginih listov. Največja natančnost podajanja obdelovanca temelji na zelo robustni konstrukciji stroja z vsemi glavnimi deli iz sive litine in masivnim okvirom sistema za podajanje. Podnožje je opremljeno za odrezke in omogoča namestitev polža za odvajanje odrezkov. Žagin list velikosti 34 x 1,1 mm je izdelan v številnih različicah in omogoča žaganje najrazličnejših materialov, vključno nerjavečega jekla ali orodnega jekla.
Lastnosti tračne žage ARG 330 CF-NC automat :
- Žaga omogoča žaganje v območju od 90 ° do -45 °.
- Material lahko razrežemo tudi s kotnim rezanjem ali v avtomatskem načinu.
- Zelo robusten okvir žage je sestavljen iz sive litine in zagotavlja absorpcijo vibracij
- Sodoben koncept tračne žage omogoča vertikalno kot kotno žaganje.
- Vodila kolesa velikega premera in natančno tridelno vodenje trdega metala zagotavljajo dolgo življenjsko dobo žaginega lista in natančnost žaganja.
- Predimenzionirani ležaji vodenega kolesa, generalnega kolesa in vseh vrtljivih delov zagotavlja dolgo življenjsko dobo stroja
- Tihi pogon brez vzdrževanja zagotavlja industrijski električni motor s menjalnikom

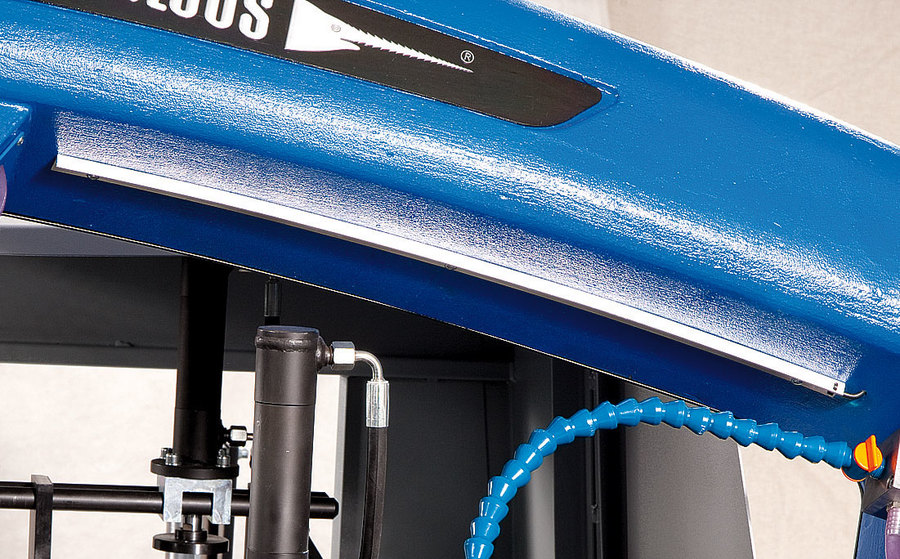

- Stroj je povezan s celotnim hladilnim sistemom z visokozmogljivo črpalko in možnostjo regulacije pretoka na obeh vodilnih glavah neodvisno in na dodatnem nastavljivem odtoku. Rezervoar za hladilno tekočino z visokozmogljivo črpalko je postavljen v dno stroja.
- Stroj samodejno kontrolira napetost in prelom žaginega lista. Če se trak žage prelomi, se stroj samodejno izklopi.
- Enostavno intuitivno upravljanje z ergonomsko postavitvijo kontrol na centralno nadzorno ploščo.
