Opis

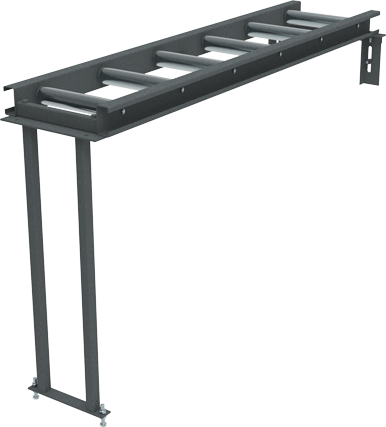

Podajalna proga M System – značilnosti:
- Te podajalne proge so zasnovane za lahko in srednje uporabo.
- Podajalniki so opremljeni z jeklenimi valjarji širine 200 ali 280 mm.
- Posamezni moduli so dolgi 1,5 in 3 m in omogočajo izbiro optimalne dolžine.
- Nastavljiva višina nog se giblje od 875 do 915 mm.
- Na voljo so potrebni povezovalni kosi, ki omogočajo namestitev na celo vrsto strojev.
| širina valja | število nog | število valjev | premer valja | skupna dolžina [mm] | nosilnost [kg / 1m] | |
|---|---|---|---|---|---|---|
| M 200 / 1,5m | 200 | 1 | 6 | 50 | 1500 | 200 |
| M 280 / 1,5m | 280 | 1 | 6 | 50 | 1500 | 200 |
| M 200 / 3m | 200 | 2 | 12 | 50 | 3000 | 200 |
| M 280 / 3m | 280 | 2 | 12 | 50 | 3000 | 200 |
Dodatki za podajalne naprave sistema M
MA – pokrov kovinske pločevine med posameznimi valji
Preprečuje, da bi kratki obdelovanci padli skozi.
MB – navpični prosti valji
Omogoča natančno vodenje materiala v primež in preprečuje, da bi material padel s tekočega traku.
MR 280 – Noga z nastavljivo višino z valjčkom
- Prilagodljiva višina nog od 800 mm do 1019 mm.
- MR 280 je zasnovan za uporabo na svetlobi.
- Nosilnost je 45 kg.
